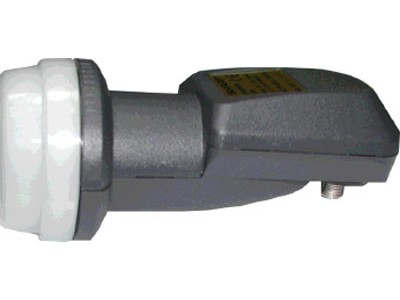

BLOCCO LNB (Low Noise Block Converter)

L'LNB è il blocco convertitore a basso rumore che, nella tecnologia di trasmissione televisiva satellitare, è collocato nel fuoco dell'antenna parabolica ricevente.
Il LNB è il primo componente attivo (il disco della parabola è un componente passivo) che il segnale incontra nel suo percorso verso l'apparecchio televisivo; ha per compito quello di ricevere il segnale proveniente dal satellite, amplificare e operare la c.d.f. "conversione di frequenza", ovvero traslarne entrambe le bande “in blocco” in una banda di frequenza inferiore, la c.d.f. Gamma della 1ª frequenza intermedia (First Intermediate Frequency). Ciò è necessario in quanto i satelliti illuminano la Terra con un segnale la cui frequenza, dell'ordine della decina di gigahertz, è difficilmente trasportabile con un cavo coassiale. Con il blocco di conversione l'intera gamma di ricezione è trasferita a una frequenza a un ordine da 5 a 10 volte inferiore (tra gli 0,9 e i 2,1 gigahertz) e meglio gestibile. Il segnale così convertito è trasferito al ricevitore satellitare tramite l'utilizzo di un cavo coassiale.

I componenti principali costituenti un LNB sono Amplificatore - Oscillatore - Convertitore di Frequenza.
L’LNB è un componente attivo e necessita pertanto di un’opportuna alimentazione elettrica. La tensione di alimentazione di questo componente è compresa tra 13 e 18V. Negli impianti centralizzati questa tensione viene fornita dal centralino Tv satellite mentre negli impianti individuali è fornita dai ricevitori sat e trasferita all’LNB tramite lo stesso cavo coassiale che collega i due componenti, centralino e LNB oppure ricevitore e LNB.
Tale tecnica viene chiamata “telealimentazione”. L’LNB che oggi viene impiegato sia in impianti individuali che centralizzati viene definito come l’ LNB universale.
Tale denominazione è dovuta al fatto che al suo interno l’LNB universale include tutti i circuiti necessari sia alla conversione di frequenza, sia alla selezione di banda e polarizzazione.
Moderni LNB universali usano principalmente le polarizzazioni lineari e hanno anche la possibilità di selezionare un range di frequenze di ingresso (2 per ogni polarizzazione dette Banda Bassa e Banda Alta) utilizzando un segnale di controllo chiamato tono di commutazione a 22KHz che è sovrapposto (o meno) al tono in tensione.

TENSIONE	POLARIZZAZIONE	BANDA
13 VDC	VERTICAL	BASSA
18 VDC	HORIZONTAL	BASSA
13 VDC + 22 kHz	VERTICAL	ALTA
18 VDC + 22 kHz	HORIZONTAL	ALTA

In pratica il nostro LNB fornirà in uscita un gruppo di transponder diversi a seconda della tensione utilizzata. In totale vi sono quindi Quattro Gruppi di trasponder, ciascun canale puo' appartenere ad uno di questi gruppi di trasponder, in base alla frequenza e alla polarizzazione di trasmissione.

Esistono vari tipi di LNB a seconda di quale banda possono ricevere. In particolare esistono LNB per la banda s, c e per la banda Ku (banda tradizionale della tv satellitare). Gli LNB per la banda ku si dividono in LNB universali (polarizzazione verticale ed orizzontale) e LNB a polarizzazione circolare. Gli LNB banda ku universali sono di gran lunga più economici e diffusi.Oggi esistono diversi tipi di LNB universale in funzione dell’impiego:

universali normali (singoli):
sono adatti ad impianti di ricezione individuali.

LNB twin out:
sono utilizzati per collegare due ricevitori satelliti ad una stessa antenna parabolica. Esistono anche a 4 (quad) oppure 8 (octo) uscite.

universali Monoblock:
sono lnb per la ricezione di due Satelliti con lo stesso decoder, ed una sola parabola,esistono a 1,2 e 4 uscite indipendenti.

LNB Quattro:
sono impiegati in tutti i tipi di impianto collettivi. Attenzione a distinguerli dai Quad. I quattro non hanno quattro uscite indipendenti ma forniscono in uscita le quattro bande che poi devono essere utilizzate attraverso uno apposito centralino.

LNB SCR
ad uscita singola, sono utilizzati per gestire indipendentemente fino a 4 decoder SCR. Questi tipi di LNB permettono di utilizzare un solo cavo di discesa, ma occorre avere dei decoders compatibili.

Le caratteristiche significative di un LNB sono: la cifra di rumore dichiarata dal costruttore, la frequenza degli oscillatori locali e il guadagno.

In commercio si possono trovare LNB con cifra di rumore compresa tra 0,1 ed 1dB, il valore minore corrisponde ad una qualità migliore. In pratica questo parametro indica quanto rumore apporti ai segnali in transito il processo di amplificazione che il convertitore applica su di esso. Minore cifra di rumore significa segnale meno disturbato. Gli LNB a piu' bassa cifra di rumore sono piu' adatti alla ricezione dei canali HD, essendo quest'ultimi piu' sensibili ai disturbi e al rumore.

Gli oscillatori locali sono invece a 9,75 GHz per la banda bassa (compresa tra 10,7 e 11,7 GHz) e 10,6 GHz per la banda alta (compresa tra 11,7 e 12,75 GHz). Essi servono per ridurre drasticamente la frequenza dei segnali. Come abbiamo visto in precedenza, in seguito a questa riduzione i segnali potranno essere trasferiti dove necessario, utilizzando uno specifico cavo coassiale.
La terza caratteristica è il guadagno che solitamente è compreso tra 40 e 60 dB. Relativamente al guadagno non si deve pensare che quando questo è maggiore, l’LNB sia migliore.
Questo parametro del convertitore è un fattore che deve essere considerato di volta in volta nel contesto progettuale di ogni singolo impianto collettivo. Esitono comunque amplificatori di Linea che consentono di amplificare il segnale, se la lunghezza dei cavi ( e quindi l'attenuazione) è eccessiva. solitamente vanno installati a metà percorso
